تست اتوماتیک استارت خودرو (عیب یابی مرحله به مرحله)

تست اتوماتیک استارت یک فرآیند تشخیصی مرحله به مرحله است که مشخص می کند آیا مشکل استارت نخوردن خودرو از این قطعه کلیدی است یا خیر. این فرآیند به شما کمک می کند تا با شناخت دقیق علائم و انجام چند تست ساده، به جای حدس و گمان، با اطمینان کامل عیب یابی کرده و از تعویض بی مورد قطعات و هزینه های اضافی جلوگیری کنید.

تست اتوماتیک استارت: نکات کلیدی

بررسی اتصالات: بسیاری از مشکلات استارت به دلیل اتصالات ضعیف، شل یا سولفاته در پایانه های باتری و اتوماتیک استارت است. همیشه ابتدا این موارد را بازرسی کنید.

شناخت علائم: تشخیص تفاوت بین صدای کلیک تکی و کلیک سریع و مکرر می تواند شما را مستقیما به سمت عیب اصلی که ضعف باتری یا خرابی اتوماتیک است، هدایت کند.

اهمیت ایمنی: قبل از شروع کار، کابل منفی باتری را جدا کنید، خودرو را در وضعیت پارک یا خلاص قرار دهید و از تجهیزات حفاظت فردی مانند دستکش و عینک ایمنی استفاده نمایید.

استفاده از مولتی متر: برای تشخیص دقیق عیوب الکتریکی، استفاده از مولتی متر برای اندازه گیری ولتاژ، افت ولتاژ و مقاومت ضروری است.

تست اتوماتیک استارت و آشنایی با نشانه‌های خرابی

اتوماتیک استارت یک قطعه الکترومغناطیسی مهم در سیستم راه اندازی خودرو است که به طور همزمان دو وظیفه اصلی را انجام می دهد. وظیفه اول آن مکانیکی است؛ یعنی با ایجاد نیرو، دنده استارت را به جلو حرکت می دهد تا با چرخ دنده متصل به موتور (فلایویل) درگیر شود. وظیفه دوم آن الکتریکی است؛ بلافاصله بعد از درگیری دنده ها، این قطعه مانند یک کلید بسیار قوی عمل کرده و جریان شدید برق باتری (حدود ۱۵۰ تا ۳۵۰ آمپر) را به موتور اصلی استارت وصل می کند تا بتواند موتور خودرو را به گردش درآورد. به دلیل همین نقش دوگانه، تشخیص درست عملکرد این قطعه برای پیدا کردن عیب های سیستم استارت ضروری است. برای درک بهتر این موضوع و شناخت آن می توانید یک مقاله “اتوماتیک استارت چیست؟” مراجعه کنید.

علائم رایج خرابی اتوماتیک استارت

1. شنیدن صدای تک کلیک بلند، اما موتور استارت نمی خورد.

این صدا نشان می دهد که اتوماتیک استارت فرمان را دریافت کرده و دنده را به جلو فرستاده است، اما بخش الکتریکی آن به دلیل فرسودگی کنتاکت های داخلی، توانایی رساندن جریان اصلی برق به موتور استارت را ندارد.

2. شنیدن صدای کلیک های تند و پشت سر هم

این علامت تقریبا همیشه به دلیل ضعیف بودن باتری یا شل بودن اتصالات آن است. در این حالت، ولتاژ باتری برای نگه داشتن اتوماتیک استارت در حالت وصل کافی نیست و باعث قطع و وصل شدن سریع آن می شود.

3. سکوت کامل و هیچ واکنشی هنگام استارت زدن

اگر بعد از چرخاندن سوییچ هیچ صدایی شنیده نمی شود، مشکل می تواند یکی از این موارد باشد: خرابی کامل سیم پیچ داخلی اتوماتیک استارت، خالی بودن کامل باتری، یا وجود ایراد در مدار فرمان استارت (مانند سوییچ، رله یا سیم کشی).

4. شنیدن صدای چرخش استارت، اما نچرخیدن موتور خودرو

اگر صدای سریع چرخیدن موتور استارت به گوش می رسد ولی موتور خودرو نمی چرخد، یعنی بخش الکتریکی اتوماتیک استارت سالم است اما بخش مکانیکی آن (اهرمی که دنده را جلو می راند) خراب شده و نمی تواند دنده ها را درگیر کند.

5. گیر کردن و یکسره کار کردن استارت پس از روشن شدن موتور

این یک حالت خطرناک است که در آن کنتاکت های داخلی اتوماتیک استارت به هم چسبیده اند. در این وضعیت، حتی پس از رها کردن سوییچ، برق همچنان به موتور استارت فرستاده می شود که می تواند به سرعت به خود استارت و چرخ دنده موتور آسیب جدی وارد کند.

روش تست اتوماتیک استارت روی خودرو: عیب یابی سریع

مرحله ۱: بررسی ظاهری و پیدا کردن اتوماتیک استارت

قبل از هر تست برقی، ابتدا اتصالات را با دقت بررسی کنید. به دنبال هر گونه سولفاته شدن، شل بودن کابل ها در سر باتری و همچنین در محل اتصال به اتوماتیک استارت باشید. اتوماتیک استارت معمولا یک استوانه کوچک است که روی بدنه بزرگتر موتور استارت نصب شده. برای پیدا کردن آن، کابل ضخیم مثبت باتری را دنبال کنید؛ این کابل مستقیما به یکی از پیچ های بزرگ روی اتوماتیک استارت وصل می شود.

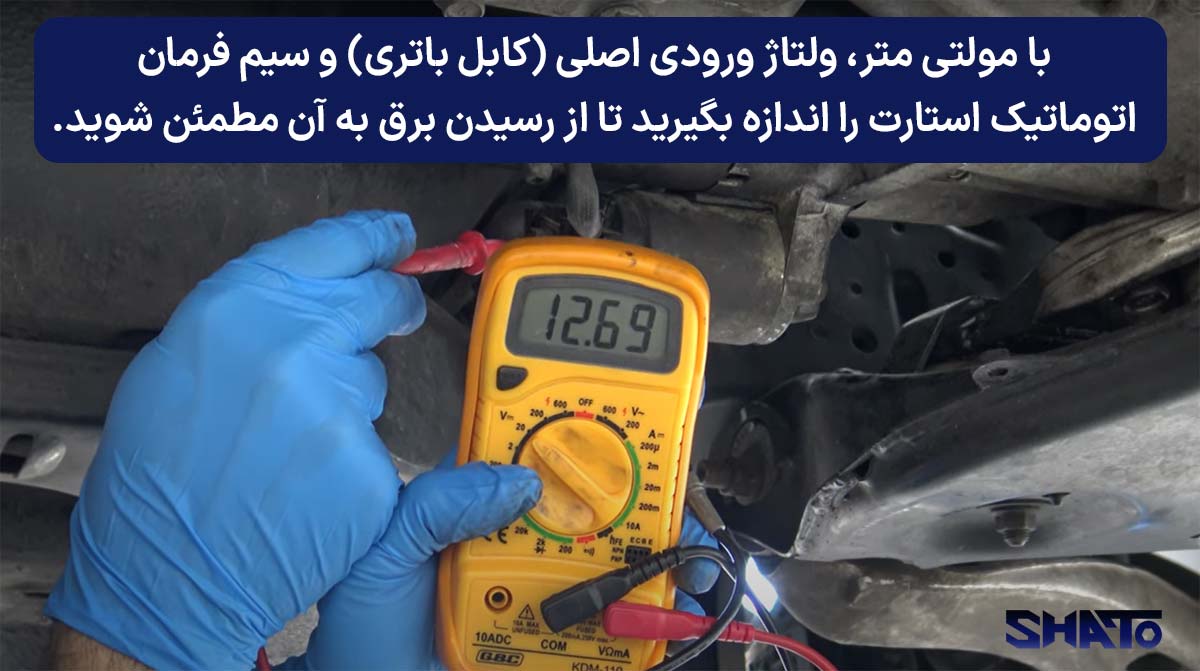

مرحله ۲: روش تست اتوماتیک استارت ولتاژ با مولتی متر

این تست مشخص می کند که آیا برق کافی به اتوماتیک استارت می رسد یا نه.

• تست ورودی اصلی برق ترمینال B: این همان پیچی است که کابل ضخیم مثبت باتری به آن وصل شده است. سیم قرمز مولتی متر را به این پیچ و سیم مشکی را به بدنه فلزی موتور (قطب منفی) بزنید. عددی که می خوانید باید با ولتاژ باتری یکی باشد (حدود ۱۲.۴ تا ۱۲.۶ ولت). اگر ولتاژ پایین تر بود، مشکل از کابل مثبت یا اتصالات آن است.
• تست سیم فرمان ترمینال S: این اتصال معمولا یک فیش یا یک پیچ کوچک تر است که برق را از سوییچ ماشین دریافت می کند. سیم قرمز را به این ترمینال و سیم مشکی را به بدنه وصل کنید. سپس از یک نفر بخواهید که سوییچ را در حالت استارت کامل نگه دارد. در این لحظه، شما باید روی مولتی متر ولتاژی نزدیک به ولتاژ باتری ببینید. اگر برق به این پایه می رسد ولی اتوماتیک استارت هیچ صدایی نمی دهد، به احتمال زیاد خود قطعه خراب است.

مرحله ۳: تست اتوماتیک استارت پیشرفته افت ولتاژ

این تست از روش قبلی دقیق تر است، چون مقاومت های اضافی در مدار را در زمان استارت زدن واقعی اندازه گیری می کند.

• روش انجام تست: سیم قرمز مولتی متر را به قطب مثبت باتری و سیم مشکی را به ترمینال B (ورودی برق اتوماتیک) وصل کنید. از دستیار خود بخواهید چند ثانیه استارت بزند. در این حالت، عددی که مولتی متر نشان می دهد (افت ولتاژ) نباید بیشتر از ۰.۵ ولت باشد. برای تست مدار منفی، سیم قرمز را به بدنه موتور استارت و سیم مشکی را به قطب منفی باتری وصل کنید و دوباره استارت بزنید. این بار افت ولتاژ نباید از ۰.۲ ولت بیشتر باشد.
• تفسیر نتیجه: اگر افت ولتاژ از این مقدارها بیشتر بود، یعنی در کابل ها یا اتصالات به دلیل شل بودن، پوسیدگی یا خرابی، مقاومت ناخواسته ای وجود دارد.

مرحله ۴: تست مستقیم اتوماتیک استارت (اتصال کوتاه فرمان یا بای پس کردن)

در این روش، ما مدار سوییچ و رله را نادیده گرفته و به صورت مستقیم به اتوماتیک استارت فرمان می دهیم.

• روش انجام تست: حتما ماشین را در حالت پارک (اتوماتیک) یا خلاص (دنده ای) قرار دهید. سپس با یک پیچ گوشتی که دسته عایق دارد، خیلی کوتاه و در حد یک لحظه، دو پیچ روی اتوماتیک استارت (ترمینال B و ترمینال S) را به هم وصل کنید.
• تفسیر نتیجه: اگر با این کار استارت چرخید، یعنی اتوماتیک استارت و موتور استارت هر دو سالم هستند و مشکل از بخش های دیگر مثل سوییچ، رله استارت یا سیم کشی بین آن ها است. اما اگر باز هم استارت عمل نکرد، قطعا ایراد از خود اتوماتیک استارت یا موتور استارت است.

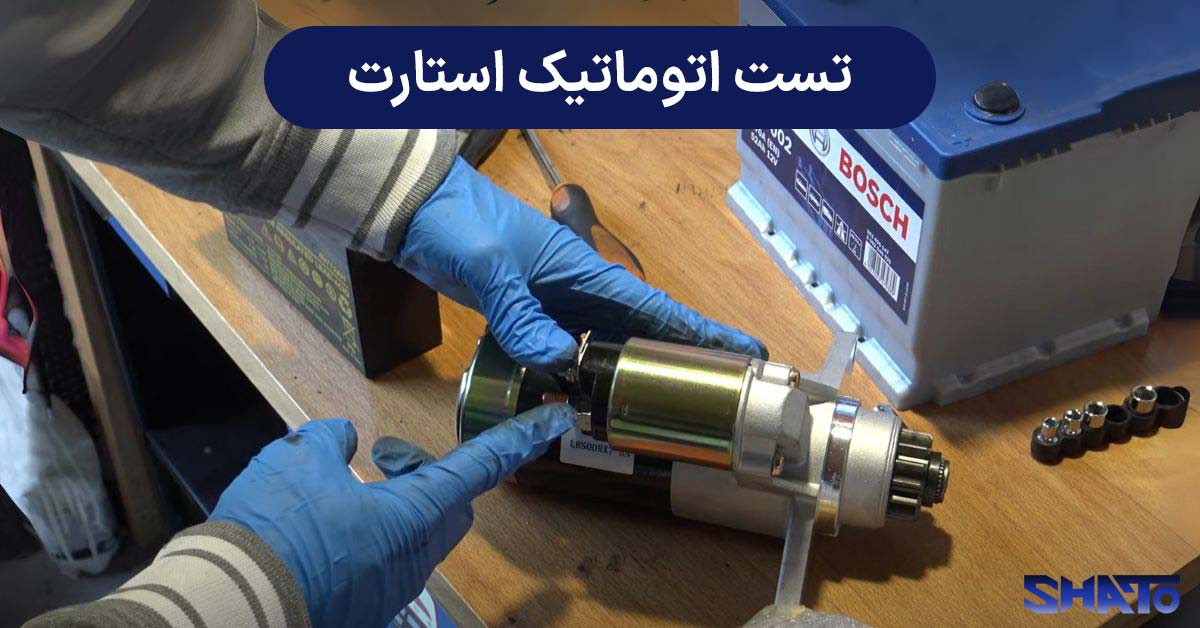

تست اتوماتیک استارت روی میز کار

تست اتوماتیک استارت روی میز کار زمانی اتفاق می افتد که تست های روی خودرو نشان می دهد برق به استارت می رسد اما عملکرد آن صحیح نیست. در این حالت باید استارت را باز کرد و روی میز کار تست کرد. این کار به طور قطعی مشخص می کند که عیب از خود مجموعه استارت است یا سیستم برقی خودرو.

مرحله 1: تست مقاومت و پیوستگی مدار

با مولتی متر در حالت اهم، مقاومت سیم پیچ های داخلی را بررسی کنید. تست سیم پیچ کشنده و نگهدارنده با اتصال پراب های مولتی متر بین ترمینال S و بدنه اتوماتیک استارت، باید مقاومت بسیار کمی (معمولا زیر 5 اهم) مشاهده کنید. مقاومت بی نهایت (OL) به معنی قطعی در سیم پیچ و مقاومت صفر به معنی اتصال کوتاه است که هردو نشان دهنده خرابی هستند.

تست کنتاکت های اصلی: در حالت عادی، بین دو پیچ بزرگ (ترمینال B و M) نباید هیچ پیوستگی وجود داشته باشد (مقاومت بی نهایت).

مرحله 2: تست فعال سازی مستقیم

روش انجام تست فعالسازی: استارت روی میز محکم کنید. یک کابل منفی از باتری به بدنه استارت وصل کنید. یک کابل مثبت به ترمینال B وصل کنید. سپس با یک سیم کمکی، برای یک لحظه برق مثبت را به ترمینال S بدهید.

تفسیر نتایج تست فعالسازی: عملکرد سالم: دنده استارت باید با قدرت به بیرون پریده و همزمان موتور استارت با سرعت بالا بچرخد.

خرابی مکانیکی اتوماتیک: اگر دنده بیرون می پرد اما موتور استارت نمی چرخد، یعنی کنتاکت های داخلی اتوماتیک جریان را عبور نمی دهند.

خرابی کامل: اگر فقط صدای کلیک ضعیف شنیده می شود یا هیچ واکنشی وجود ندارد، سیم پیچ داخلی اتوماتیک استارت خراب است.

تفسیر نتایج تست اتوماتیک استارت:

حالت اول: عملکرد سالم

در این حالت، دنده استارت با قدرت به بیرون پرتاب می شود و همزمان، موتور استارت نیز با سرعت بالا شروع به چرخیدن می کند.

حالت دوم: خرابی مکانیکی اتوماتیک استارت

اگر موتور استارت می چرخد ولی دنده استارت به بیرون حرکت نمی کند، ایراد از بخش مکانیکی اتوماتیک استارت (مانند اهرم یا شاخک) است.

حالت سوم: خرابی الکتریکی اتوماتیک استارت

اگر دنده استارت به بیرون پرتاب می شود اما موتور استارت نمی چرخد، یعنی بخش مکانیکی سالم است ولی کنتاکت های داخلی اتوماتیک استارت خراب هستند و جریان برق اصلی را عبور نمی دهند.

حالت چهارم: خرابی کامل

اگر با وصل کردن برق، فقط یک صدای کلیک ضعیف شنیده می شود یا هیچ واکنشی دیده نمی شود، یعنی سیم پیچ داخلی اتوماتیک استارت سوخته یا قطع شده است و قطعه کاملا خراب است.

نکات ایمنی ضروری

1. همیشه قبل از کار، کابل منفی باتری را جدا کنید.
2. هنگام کار با باتری، از تماس ابزار فلزی با هر دو قطب به طور همزمان خودداری کنید تا از اتصال کوتاه و جرقه جلوگیری شود.
3. هنگام تست مستقیم روی خودرو یا روی میز کار، جریان برق بسیار بالا است. حتما از عینک ایمنی و دستکش عایق استفاده کنید.
4. هنگام تست روی میز کار، استارت را محکم مهار کنید، زیرا گشتاور آن هنگام فعال شدن بالا است و می تواند به طور ناگهانی بچرخد.

جمع بندی

تست سلامت اتوماتیک استارت یک فرآیند کاملا منظم است. با انجام تست های اولیه روی خودرو مانند بررسی ولتاژ، می توان به یک تشخیص کلی رسید. اما برای اطمینان قطعی، تست روی میز کار روشی بی نقص است که عملکرد مکانیکی و الکتریکی اتوماتیک استارت را به طور دقیق آشکار می سازد. دنبال کردن این مراحل به شما کمک می کند تا با اطمینان کامل قطعه معیوب را شناسایی کرده و از هزینه ها و تعویض های بی مورد جلوگیری کنید.
