استارت موتور تیوفایو (TU5) کجاست؟ راهنمای گام به گام تصویری

محل استارت موتور tu5در زیر موتور و پشت آن (نزدیک به کابین) قرار گرفته است. مشاهده استارت در خودروهایی که موتور آن ها TU5 است (مثل پژو و رانا) دشوار است زیرا در زیر موتور قرار گرفته است. برای مشاهده استارت از بالای کاپوت باید ابتدا هواکش موتور را بردارید. سپس در زیر موتور و محل اتصال آن به گیربکس، استارت را مشاهده می کنید که با 3 پیچ به بدنه گیربکس متصل است. اگر می خواهید استارت TU5 را باز کنید باید از خنک بودن موتور اطمینان حاصل کنید تا دچار سوختگی نشوید.

استارت TU5 کجاست؟

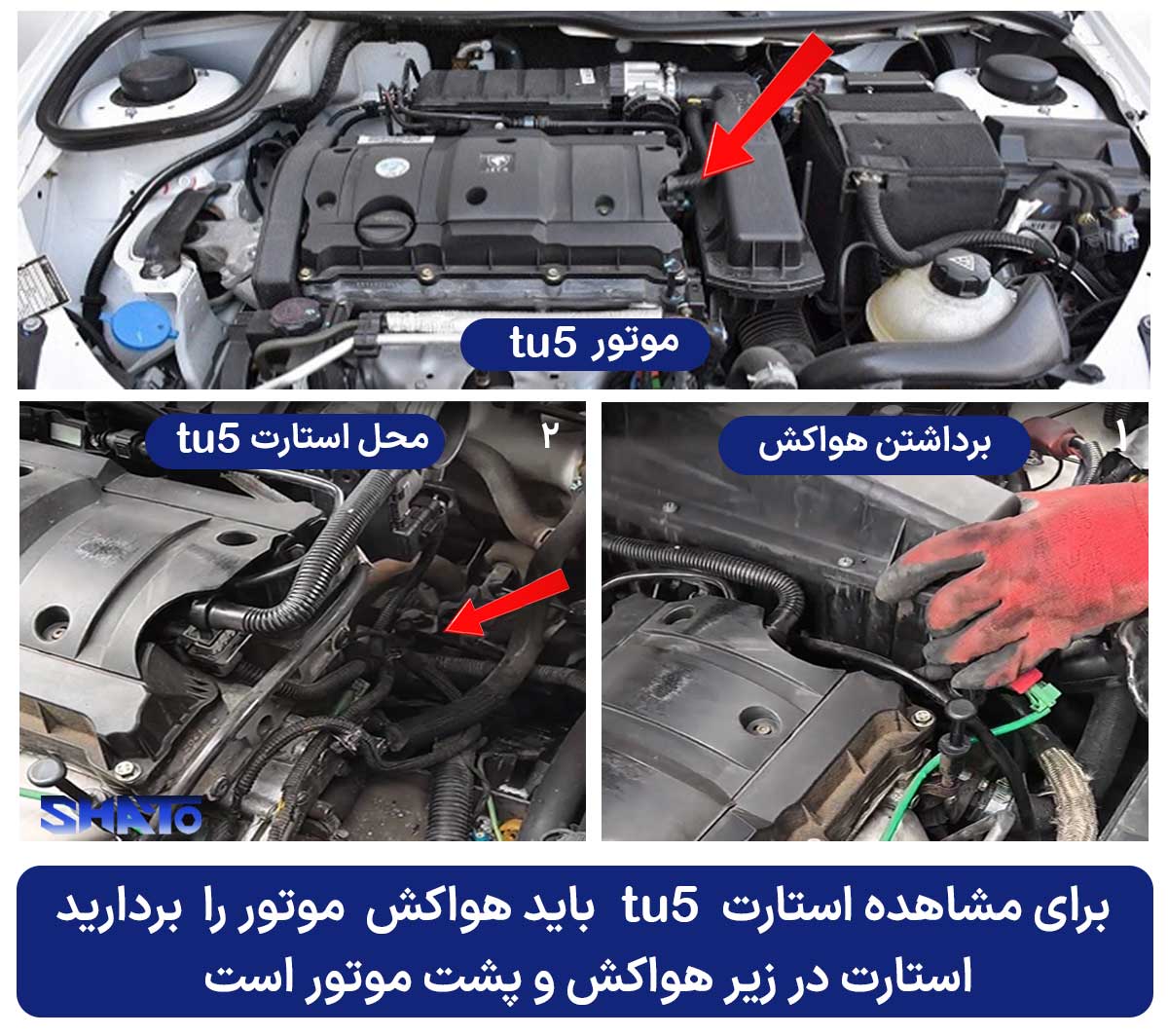

اگر کاپوت خودرو را بالا بزنید و روبروی آن ایستاده باشید، استارت موتور TU5 در پشت و پایین موتور قرار گرفته است. به علت محل قرارگیری استارت در این موتورها، دسترسی به آن دشوار است. برای مشاهده استارت باید قطعه ای به نام هواکش موتور برداشته شود. هواکش موتور تیوفایو هنگامی که روبروی خودرو ایستاده اید در سمت راست و بالای موتور قرار دارد و مشکی رنگ است. با برداشته شدن هواکش موتور می توانید استارت را در پایین و پشت موتور مشاهده کنید که با 3 پیچ به بدنه گیربکس متصل شده اند.

پژو 405، پژو 206، پژو 207، سمند، پژو پارس، رانا، تارا و شاهین از جمله خودروهای ایرانی هستند که از موتور TU5 استفاده می کنند. محل قرارگیری استارت در تمام این خودروها یکسان است. با توجه به اینکه محل استارت موتور TU5 در زیر و پشت موتور است، دسترسی به آن و باز کردنش نسبت به خودروهای دیگری مثل پراید دشوار تر است.

نحوه باز کردن استارت TU5

قبل از انجام هر اقدامی باید موتور خودرو خنک باشد؛ در غیر این صورت ممکن است به علت داغ بودن موتور و قطعات داخل کاپوت دچار سوختگی شوید. برای باز کردن استارت موتور TU5 ابتدا باید هواکش موتور را جدا کنید تا به استارت دسترسی پیدا کنید. برای باز کردن هواکش ابتدا سوکتی که به آن متصل است را جدا کنید. این سوکت دارای دو خار است که یکی از آن ها بالای سوکت و به رنگ زرد قابل مشاهده است. خار دیگر در زیر قرار گرفته است؛ خار بالایی را با استفاده از پیچ گوشتی و خار پایین را با استفاده از دست فشار داده و سپس سوکت را به بیرون بکشید. سپس خرطوم هواکش را با دست خارج کنید. در انتها با باز کردن پیچ هواکش می توانید کل قطعه را از موتور جدا کنید.

با باز شدن هواکش موتور می توانید استارت TU5 را ببینید که در پشت موتور قرار گرفته و به بدنه گیربکس خودرو پیچ شده است. یک پیچ از سمت راست (نزدیک به باتری) و دو پیچ از سمت چپ و زیر موتور باز می شوند. سپس باید 2 سیم برق متصل به ترمینال های استارت را از آن جدا کنیم. یکی از این پیچ ها با آچار 8 و پیچ دیگر با آچار 10 باز می شوند. پس از باز کردن تمام این پیچ ها، به آرامی قطعه استارت را از کاپوت خارج کنید.
