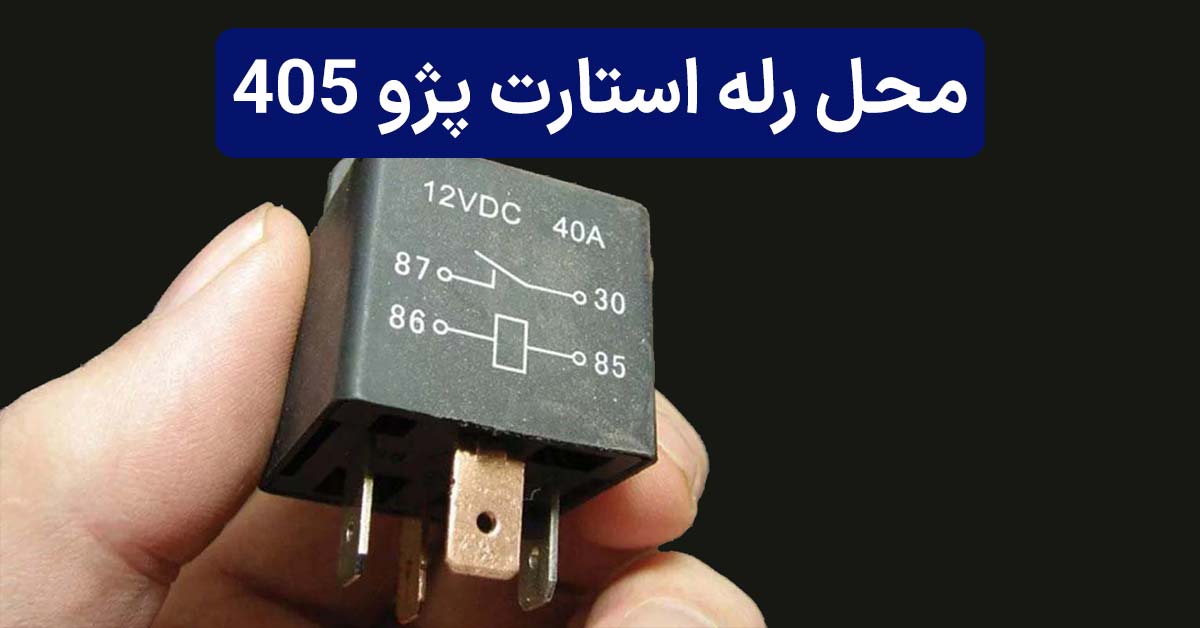

محل رله استارت پژو 405 کجاست [نحوه نصب یا تعویض رله استارت ۴۰۵]
پژو 405 دنده ای به طور فابریک رله استارت ندارد و برق مستقیم از سوئیچ به استارت منتقل می شود. گاهی اوقات به دلیل فرسودگی و قدیمی بودن سیم کشی و ضعیف شدن جریان برقی که به اتوماتیک استارت می رسد، لازم است که رله استارت در پژو 405 به صورت دستی نصب شود تا مشکل افت ولتاژ آن برطرف شود. نصب یک رله 30 یا 40 آمپر و یک فیوز 30 آمپر در مسیر برق اصلی باعث می شود که جریان برق مستقیما از باتری به استارت منتقل شود و فشار از روی مغزی سوئیچ برداشته شود. در صورتی که رله به صورت دستی نصب شده باشد می توانید آن را در نزدیکی باتری روی گلگیر یا پشت چراغ جلو پیدا کنید.
رله استارت پژو 405 کجاست؟
در مدل های پژو دنده ای مانند پژو SLX، GLX و دوگانه سوز، هیچ رله استارتی در جعبه فیوز یا جعبه موتور وجود ندارد. در این مدل ها سیم برق به طور مستقیم از زیر فرمان (مغزی سوئیچ) به اتوماتیک استارت وصل شده است. در صورتی که مکانیک یا صاحب قبلی خودرو برای رفع مشکل استارت رله تقویت استارت نصب کرده باشد، با بالا زدن کاپوت می توانید این رله سیاه رنگ را در نزدیکی باتری، روی گلگیر یا پشت چراغ جلو پیدا کنید.
شایان ذکر است که در مدل های گیربکس اتوماتیک، تنها یک رله ایمنی توسط کارخانه سازنده نصب شده است. این رله معمولا در محفظه موتور (نزدیکی ECU یا باتری) و یا در سینی فن دیده می شود. وظیفه این رله این است که از استارت زدن خودرو زمانی که دنده در حالت درایو (D) است جلوگیری می کند.

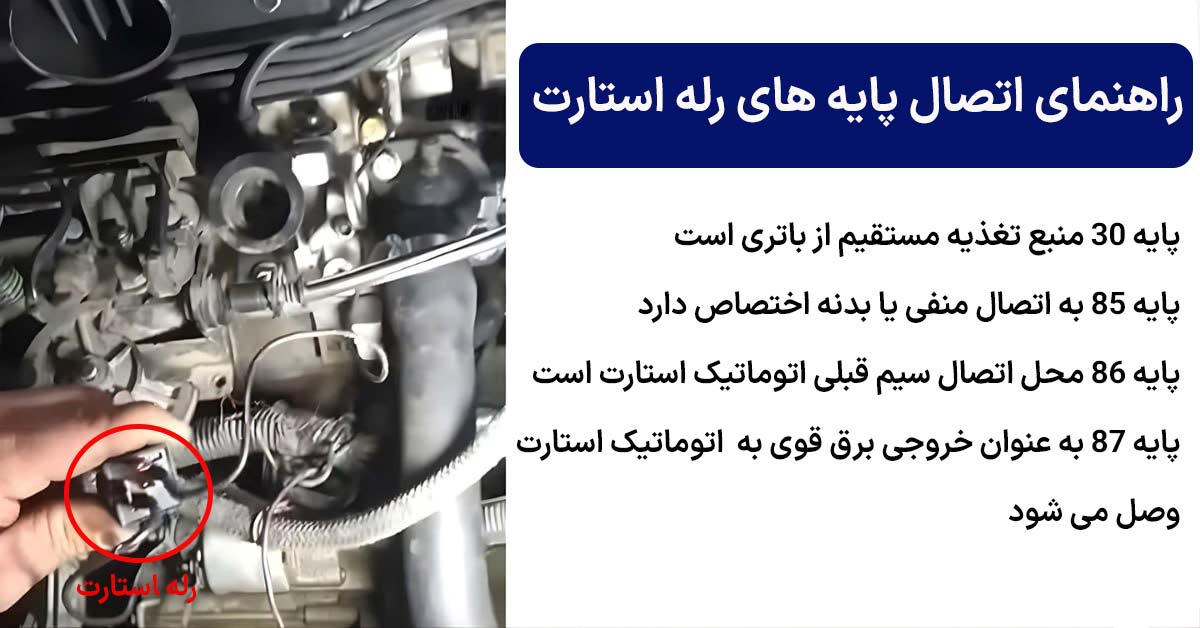

نقشه پایه های رله استارت پژو 405
روی پایه های رله استارت پژو 405 اعدادی نوشته شده که هر کدام معنای خاصی دارند. آشنایی با این اعداد به شما کمک می کند که بتوانید رله را به صورت صحیح نصب کنید.
- پایه 30: برق اصلی و دائمی که از سمت مثبت باتری وارد می شود.
- پایه 85: این پایه اتصال بدنه (منفی) است و به بدنه خودرو و یا به قطب منفی باتری وصل می شود.
- پایه 86: سیمی که قبلا به اتوماتیک استارت متصل بود به این پایه وصل می شود.
- پایه 87: این پایه به عنوان خروجی برق قوی به اتوماتیک استارت وصل می شود.
آموزش گام به گام نصب رله استارت پژو ۴۰۵
در صورتی که تجربه کافی در زمینه تعمیر یا نصب قطعات خودرو دارید می توانید با دنبال کردن مراحل زیر رله استارت پژو 405 را به راحتی نصب کنید. در ابتدا کافی است قطعاتی که در ادامه به آن ها اشاره می شود را تهیه کنید سپس با توجه به نقشه پایه های رله استارت پژو 405 آن را به طور صحیح نصب کنید.
قطعات مورد نیاز عبارتند از:
- رله: یک عدد رله 30 یا 40 آمپر که 5 یا 4 پایه داشته باشد.
- پایه رله و سیم: مقداری سیم به همراه سوکت رله نسوز
- سیم مناسب: حتما برای برق اصلی سیم نمره 4 (4mm) تهیه کنید زیرا سیم های نازک تر داغ می شوند و همان مشکل افت ولتاژ به وجود می آید.
- فیوز: یک جافیوزی و فیوز 30 آمپر
مراحل نصب یا تعویض رله استارت 405
در صورت تعویض رله استارت پژو 405، کافی است رله قدیمی را از مدار خارج کنید و پس از بررسی سلامت سوکت ها و سیم ها، رله جدید را دقیقا مطابق مراحل نصبی که در ادامه توضیح می دهیم جایگزین کنید.
- ابتدا برای ایمنی بیشتر کابل منفی باتری را باز کنید.
- رله را نزدیک باتری روی گلگیر داخلی سمت راننده (نزدیک باتری) یا سینی فن نصب کنید تا سیم ها کوتاه باشند.
- سیمی که به اتوماتیک استارت (قطعه استوانه ای روی موتور استارت) وصل است را جدا کنید و به پایه 86 رله وصل کنید.
- با استفاده از یک تکه سیم پایه 85 را به بدنه فلزی خودرو یا قطب منفی باتری وصل کنید.
- یک سیم ضخیم با نمره 4 را از قطب مثبت باتری یا پیچ اصلی برق استارت بگیرید و به پایه 30 متصل کنید. حتما توجه داشته باشید که سر راه این سیم یک فیوز 30 آمپر بگذارید زیرا بسیاری از آتش سوزی ها به خاطر نبودن همین فیوز رخ می دهد.
- یک سیم ضخیم به پایه 87 وصل کنید و سر دیگر آن را به همان فیش اتوماتیک استارت ( که سیم قدیمی را از آن جدا کردید) متصل نمایید.
- پس از بستن سرباتری استارت بزنید. اکنون برق مستقیم و پرقدرت از باتری به استارت می رسد.
چه موقع نیاز به نصب رله استارت پژو ۴۰۵ است؟
ممکن است این سوال پیش بیاید که اگر کارخانه برای استارت پژو 405 رله نگذاشته، چرا باید آن را نصب کنیم؟
طراحی در سیستم برق رسانی پژو 405 به این صورت است که جریان برق برای فعال کردن اتوماتیک استارت مسیر طولانی را طی می کند. برق از باتری وارد اتاق می شود سپس از کانتکت های سوئیچ عبور می کند و دوباره به موتور برمی گردد. هر چه عمر خودرو بیشتر باشد به دلیل فرسوده شدن سیم ها و سوئیچ مقاومت سیم ها افزایش پیدا می کند و افت ولتاژ رخ می دهد. یعنی به جای ولتاژ کامل، میزان ولتاژ کمتری به استارت می رسد. برای مثال از باتری که 12 ولت قدرت دارد فقط 9 یا 10 ولت به استارت می رسد که برای جبران این افت ولتاژ باید رله استارت بر روی پژو 405 نصب شود. در صورت مشاهده علائم زیر نصب رله استارت می تواند مشکل را برطرف کند:
- شنیدن صدای تیک بدون چرخیدن موتور
- استارت ضعیف و سنگین
- بد استارت خوردن در حالت گرم موتور و بهبود عملکرد پس از خنک شدن موتور
عیب یابی و تست سیستم استارت پژو 405
برای اینکه بفهمید که آیا نیاز به نصب رله بر روی استارت پژو 405 دارید یا نه، می توانید دو تست زیر را انجام دهید.
- تست یک سره کردن: دنده را در وضعیت خلاص قرار دهید و ترمز دستی را بکشید. سپس با استفاده از پیچ گوشتی دسته عایق، یک اتصال لحظه ای بین دو پیچ بزرگ پشت اتوماتیک استارت (پیچ برق اصلی و فیش کوچک) برقرار کنید. اگر ماشین سریع استارت خورد یعنی استارت سالم است و مشکل از سیم کشی یا مغزی سوئیچ است. در این حالت می توانید با نصب رله استارت مشکل را حل کنید. اما اگر باز برقراری اتصال بین دو پیچ ماشین استارت نخورد به احتمال زیاد خود استارت یا اتوماتیک استارت خراب است و یا باتری خالی کرده است.
- تست با مولتی متر: یک سر مولتی متر را به فیش اتوماتیک و سر دیگر آن را به قطب منفی باتری وصل کنید سپس از یک نفر بخواهید که استارت بزند. اگر ولتاژی که دستگاه نشان می دهد زیر 10 ولت بود یعنی افت ولتاژ دارید و حتما باید برای تقویت ولتاژ رله استارت نصب شود.
سوالات متداول
- آیا نصب رله تقویت باعث آسیب به سیم کشی اصلی خودرو می شود؟
خیر. در صورتی که رله استارت پژو 405 به صورت اصولی نصب شود فشار جریان برق از روی مغزی سوئیچ برداشته می شود و عمر سوئیچ چند برابر می شود.
- اتوماتیک استارت با رله استارت چه فرقی با هم دارند؟
اتوماتیک استارت قطعه استوانه ای فلزی است که دقیقا به خود استارت چسبیده و دنده استارت را جلو می برد اما رله یک قطعه پلاستیکی کوچک است که فقط برق را قطع و وصل می کند.
- کیفیت کدام یک از برندهای رله پژو ۴۰۵ در بازار از همه بهتر است؟
در بازار قطعات یدکی، برندهای کروز، ایساکو و GISP کیفیت خوبی دارند. توجه داشته باشید که هرگز رله های متفرقه و بدون نام را نخرید زیرا ممکن است در لحظه حساس کنتاکت هایش بچسبد و استارت قطع نشود.
جمع بندی نکات رله استارت پژو 405
به دلیل نوسانات برق، فرسودگی سیم کشی و افت ولتاژ، نصب رله استارت پژو 405 تقریبا یک ضرورت است. با نصب رله به راحتی مشکل استارت نخوردن پژو 405 برطرف می گردد. رله استارت پژو 405 یک قطعه کوچک است که نقش مهمی را در انتقال برق از باتری به استارت ایفا می کند. با نصب صحیح رله فشار از روی مغزی سوییچ برداشته می شود و احتمال خرابی و هزینه های بالای تعمیر به شدت پایین می آید. در صورتی که خودتان تخصصی در زمینه برق خودرو ندارید می توانید قطعات مورد نیاز را تهیه کنید و از یک برق کار بخواهید که رله استارت پژو 405 را بر روی خودرو نصب کند.
