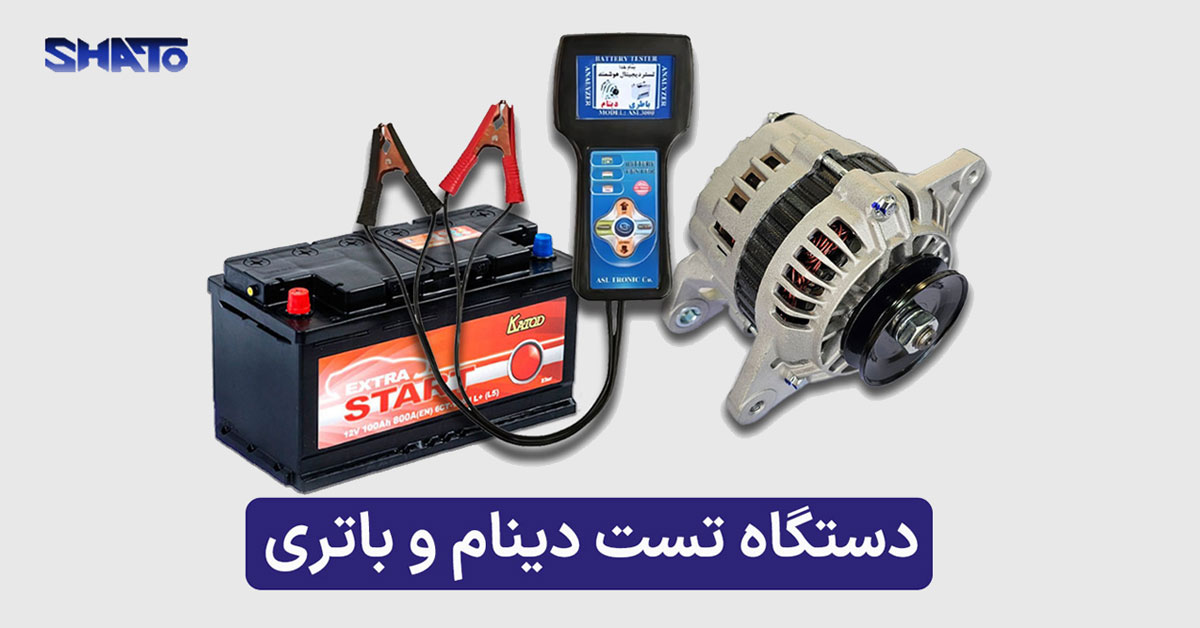

دستگاه تست دینام و باتری، معرفی انواع تستر باتری و دینام

دستگاه تست دینام و باتری خودرو به دلیل دقت و قابلیت های بسیار بالاتر از مولتی متر، ابزاری ضروری برای تشخیص سلامت سیستم برق خودرو هستند. این دستگاه ها با دو فناوری اصلی، تسترهای بار (شبیه سازی استارت یا بار کامل الکتریکی خودرو) و تسترهای الکترونیکی (تحلیل رسانایی)، پارامترهای حیاتی مانند توان واقعی استارت (CCA) و وضعیت سلامت باتری (SOH) را اندازه گیری می کنند. مهمترین برتری دستگاه تستر دینام و باتری خودرو، قابلیت تست ریپل ولتاژ است که امکان شناسایی دیود های خراب دینام را فراهم می کند، ایرادی که با مولتی متر قابل تشخیص نیست. در بازار داخلی، برندهای ایرانی دستگاه تست دینام و باتری با ارائه ویژگی های بومی سازی شده مانند منوی فارسی و خدمات پس از فروش قوی، گزینه هایی ارزشمند در کنار استانداردهای جهانی محسوب می شوند.

نکات کلیدی در مورد دستگاه تست باتری و دینام خودرو

• برتری تستر دینام و باتری خودرو نسبت به مولتی متر: یک تستر اختصاصی برای بررسی سلامت باتری و تشخیص خرابی های دینام بسیار دقیق تر از یک مولتی متر استاندارد است.
• فناوری های اصلی: دو نوع تستر در بازار وجود دارد: تسترهای بار (carbon pile) که با شبیه سازی استارت، توان واقعی باتری را اندازه می گیرند و تستر های الکتریکی (conductance) که با تحلیل سریع سلامت باتری را ارزیابی می کنند.
• تشخیص مهم خرابی در دینام: ایرادی که تشخیص آن با مولتی متر بسیار دشوار است، تست ریپل ولتاژ است. این تست مهمترین قابلیتی است که تستر دینام و باتری خودرو دارد. این قابلیت به شما امکان شناسایی دیودهای خراب در دینام را می دهد.
• اهمیت بازار داخلی: برندهای ایرانی با ارائه ویژگی های کلیدی مانند منوی فارسی، راهنمای صوتی و خدمات پس از فروش در دسترس، گزینه های ارزشمندی برای بازار داخلی به حساب می آیند.

دستگاه تست دینام و باتری فراتر از یک مولتی متر

مولتی متر برای تشخیص سلامت سیستم محدودیت دارد. یک مولتی متر فقط ولتاژ باتری را اندازه می گیرد، اما این ابزار برای تشخیص سلامت کامل باتری کافی نیست. ممکن است یک باتری ضعیف ولتاژ نرمالی (مثلا 12.6 ولت) را در حالت بی باری نشان دهد، اما قدرت واقعی برای روشن کردن موتور را نداشته باشد. در واقع، باتری در حالت عادی خوب به نظر می رسد، ولی به محض استارت زدن و نیاز به جریان زیاد، کم می آورد. این بزرگترین ضعفی است که مولتی متر نمی تواند آن را تشخیص بدهد.

تستر های دینام و باتری برای ارائه تحلیل دقیق و سریع از سلامت کلی سیستم الکتریکی طراحی شده اند. این دستگاه ها با استفاده از مدارهای پیشرفته و الگوریتم های تخصصی، داده های پیچیده را جمع آوری و تحلیل می کنند و نتایج قابل اعتمادی را ارائه می دهند.

همانطور که متخصصان تایید می کنند، سرعت و دقت این دستگاه ها در مقایسه با هزینه پایینشان، آن ها را به یک سرمایه گذاری بسیار مقرون به صرفه برای هر تعمیرگاهی تبدیل می کند. دستگاه تست دینام و باتری با جلوگیری از تشخیص اشتباه، باعث صرفه جویی در وقت و افزایش اعتماد مشتری می شوند.

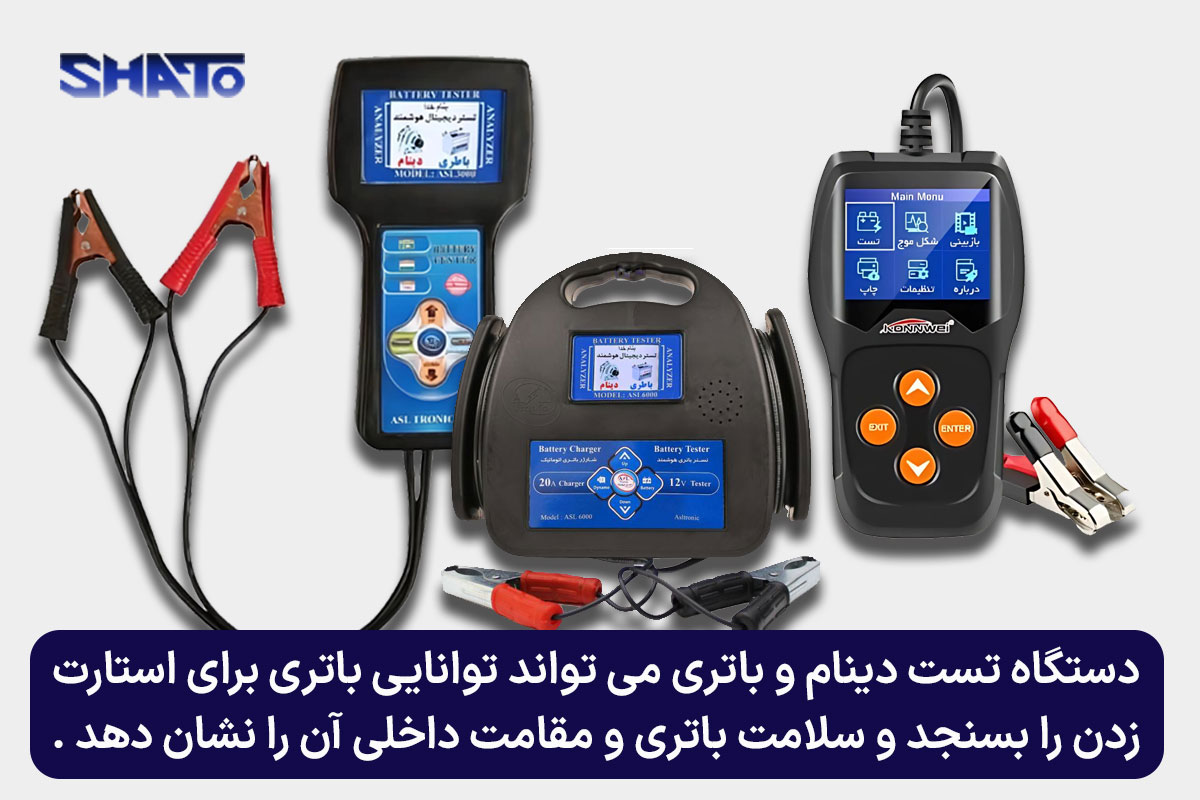

قابلیت اصلی تستر دینام و باتری، تحلیل جامع CCA، SOH و مقاومت داخلی است. برخلاف مولتی متر، یک تستر حرفه ای پارامتر های حیاتی سلامت باتری را که در زیر به آن اشاره شده را اندازه گیری می کند:

• آمپر استارت سرد (CCA): توانایی واقعی باتری برای استارت زدن موتور در دمای پایین.
• وضعیت سلامت (SOH): در صدی که نشان دهنده سلامت کلی باتری در مقایسه با وضعیت کارخانه آن است.
• مقاومت داخلی (IR) معیاری کلیدی که با افزایش آن، توانایی باتری برای تحویل جریان کاهش می یابد. این معیارها به تکنسین یک تصویر کامل و قابل اعتماد از وضعیت فعلی و آینده باتری می دهند.

روش کار دستگاه تست دینام و باتری

در اینجا روش کار تستر دینام و باتری را در دو حالت تشخیص با تسترهای بار و تشخیص با تسترهای الکترونیکی بررسی می شود.

1- تشخیص با تسترهای بار (Carbon pile)

اصل کار: تسترهای بار دینام وباتری خودرو که به عنوان یک استاندارد طلایی برای تست توانایی استارت شناخته می شود، یک بار الکتریکی سنگین کنترل شده معمولا نصف ریتینگ CCA باتری را به مدت 15 ثانیه به باتری اعمال می کند. این فرایند مستقیما شرایط استاندارد موتور را شبیه سازی می کند.

توانایی باتری برای حفظ ولتاژ پایدار تحت فشار شدید با استفاده از تسترهای بار مشخص می شود. اگر ولتاژ یک باتری 12 ولت در طول تست بالای 9.6 ولت باقی بماند باتری سالم است. این تست یک نتیجه قطعی سالم یا خراب را در مورد توانایی استارت زنی ارائه می دهد و برای حل اختلافات گارانتی بسیار قابل اعتماد است.

2- تشخیص با تسترهای الکترونیکی

اصل کار: تسترهای الکترونیکی دینام و باتری با ارسال یک سیگنال AC با فرکانس پایین و تحلیل پاسخ آن، سلامت داخلی باتری را به صورت غیرتهاجمی و سریع ارزیابی می کنند. این روش استاندارد مورد استفاده اکثر خودروسازان برای تست گارانتی است. این تسترها معیارهای دقیقی مانند CCA تخمینی، وضعیت سلامت (SOH)، وضعیت شارژ (SOC) و مقاوت داخلی را ارائه می دهند.

مزایای کلیدی: مزیت بزرگ تسترهای دینام و باتری، سرعت بالا، ایمنی (بدون جرقه و حرارت) و توانایی تست باتری دشارژ شده است. همچنین بسیاری از این مدل ها دارای حالت های اختصاصی برای تست دقیق باتری های مدرن مانند AGM، EFB و Gel است.

روش های استاندارد جهانی: پروتکل های تست روی خودرو در مقابل تست خارج از خودرو

هر دو نوع تستر قابلیت استفاده به صورت متصل به خودرو یا روی باتری جدا شده را دارند. برای دستیابی به دقیق ترین نتایج، اتصال مستقیم گیره ها به پایانه های سربی باتری و اطمینان از تمیز بودن آن ها ضروری است. اتصال ضعیف یا خورده می تواند باعث خطا در خوانش دستگاه تست دینام و باتری شود.

تست دینام خودرو با دستگاه تست دینام

تست دینام با دستگاه شامل بررسی ولتاژ تحت بار و بی بار، اندازه گیری ریپل ولتاژ برای تشخیص دیودهای خراب و تحلیل سیگنال های دیجیتال ارتباطی آن با کامپیوتر خودرو (ECU) است. این موارد به طور کامل در ادامه توضیح داده شده است:

• بررسی های پایه: تایید ولتاژ سیستم شارژ (تحت بار و بی بار)

اولین قدم در تشخیص دینام، بررسی ولتاژ در پایانه های باتری با موتور روشن است. یک دینام سالم باید ولتاژی بین 13.5 تا 14.5 ولت تولید کند. سپس با روشن کردن بارهای الکتریکی (چراغ ها، بخاری ها) ولتاژ تحت بار بررسی می شود. افت ولتاژ شدید تحت بار می تواند نشان دهنده ضعف دینام باشد.

• تشخیص حیاتی: شناسایی دیودهای خراب با تست ریپل ولتاژ

این مهمترین و ارزشمند ترین تستی است که یک دستگاه تست دینام و باتری انجام می دهد. دینام جریان AC تولید می کند که توسط یک پل دیود به DC تبدیل می شود. خرابی حتی یک دیود باعث نشت جریان AC به سیستم الکتریکی خودرو می شود که می تواند به باتری و سایر قطعات الکتریکی آسیب جدی بزند. تست ریپل ولتاژ این جریان AC ناچیز را اندازه گیری می کند. ریپل بالا معمولا بیش از 0.5 ولت نشانه ای قطعی از خرابی دیود یا استاتور دینام است. ایرادی که تشخیص آن با ولت متر DC غیر ممکن است.

• سیستم های مدرن: درک و تحلیل سیگنال های DFM

بسیاری از دینام های مدرن از طریق یک سیگنال دیجیتال به نام DFM با واحد کنترل موتور (ECU) ارتباط برقرار می کنند تا میزان بار خود را گزارش دهند. تستر های پیشرفته دینام و باتری می تواند این سیگنال را تحلیل کرده و صحت عملکرد رگولاتور ولتاژ را با دقت بالایی بررسی کنند.

• ایرادات رایج دینام و نحوه شناسایی دقیق آن ها

علاوه بر خرابی دیود، ایرادات رایج شامل خرابی رگولاتور ولتاژ که باعث شارژ کم یا بیش از حد می شود، فرسودگی بلبرینگ ها که صدای نویز تولید می کند و مشکلات سیم پیچ استاتور است. یک دستگاه تست شارژ دینام با انجام تست های ولتاژ، بار و ریپل، به تکنسین کمک می کند تا به سرعت منشا اصلی مشکل را شناسایی کند.

مقایسه مدل های دستگاه تستر باتری و استارت خودرو

در جدول زیر ویژگی های بعضی از برندهای مختلف بررسی شده است.

تولید کننده پیشرو ایرانی اصلترونیک/تسترونیک

بر اساس اطلاعات موجود و تایید کارشناسان، شرکت الکترو صنعت تهران تولید کننده اصلی دستگاه تست دینام و باتری در ایران است که محصولات خود را اغلب تحت نام تجاری اصلترونیک (AslTronic) به بازار عرضه می کند. این شرکت طیف وسیعی از محصولات را برای نیاز های مختلف ارائه می دهد.

• مدل های دیجیتال/ هدایتی سری (ASL3000): این مدل از تسترهای دینام و باتری، نماینده تکنولوژی مدرن هستند. با قابلیت هایی مانند منوی فارسی، نمایشگر LCD و تست سریع 5 ثانیه ای، برای تشخیص های روزمره بسیار کارآمد هستند.
• تسترهای دینام و باتری با بار سنگین سری (ASL5000): این دستگاه های قدرتمند، نمونه های کلاسیک تستر بار هستند که با قابلیت اعمال بار تا 500 آمپر، قطعی ترین نتیجه را در مورد توانایی استارت زنی باتری ارائه می دهند.

سایر تولیدکنندگان ایرانی تستر دینام و باتری خودرو

• علاوه بر الکترو صنعت تهران، شرکت ها دیگر مانند موتورآزما و فیکس ابزار نیز در زمینه تولید تجهیزات تست و عیب یابی خودرو در ایران فعالیت دارند و مدل های مختلفی از تستر ها را به بازار عرضه می کنند.

ویژگی های مهم در مدل های ایرانی دستگاه تست دینام و باتری

 منوی فارسی، راهنمای صوتی و پشتیبانی داخلی بزرگترین مزیت رقابتی مدل های ساخت ایران است. این تستر های دینام و باتری خودرو بومی سازی شده اند و ویژگی هایی مانند منوی فارسی و راهنمای صوتی کار با دستگاه را برای کاربر داخلی بسیار آسان می کند. مهم تر از آن، وجود گارانتی معتبر و 10 سال خدمات پس از فروش، اطمینان خاطری را برای خریدار فراهم می کند که در مورد کالاهای وارداتی غیر رسمی وجود ندارد.

معیارهای بین المللی برای دستگاه تست دینام و باتری

شرکت Midtronic معتبر ترین برند در این زمینه است و به عنوان استاندارد جهانی شناخته می شود. این شرکت یک تکنولوژی انحصاری برای تست باتری دارد که آنقدر دقیق است که اکثر خودروسازان بزرگ، برای بررسی های مربوط به گارانتی فقط از دستگاه های همین شرکت استفاده می کنند. به همین دلیل، مدل های پیشرفته ی دستگاه تست دینام و باتری که تحلیل های عمیق و پرینتر داخلی دارند، ابزار اصلی در نمایندگی های رسمی خودرو هستند.

برندهایی مانند Foxwell و Topdon گزینه های حرفه ای و محبوب جهانی هستند، زیرا امکانات پیشرفته را با قیمتی بسیار مناسب ارائه می دهند. این تسترهای دینام و باتری خودرو با انواع باتری ها، از جمله مدل های جدیدتر مانند AGM و EFB سازگارند و می توانند سیستم استارت و شارژ خودرو را به طور کامل، همراه با تست مهم ریپل بررسی کنند.

ویژگی های کلیدی مدل های بین المللی دستگاه تست دینام و باتری

مدل های بین المللی دستگاه تست دینام و باتری خودرو دارای ویژگی هایی مانند پرینتر داخلی، اتصال پیشرفته (بلوتوث) و پشتیبانی از خودروهای برقی/هیبریدی هستند. این ویژگی ها جریان کار در تعمیرگاه را ساده تر و بهینه تر می کند. پرینتر داخلی برای ارائه گزارش چاپی مشتری ابزاری عالی برای اعتمادسازی است. اتصال بلوتوث به تکنسین اجازه می دهد تا نتایج را روی تبلت یا گوشی هوشمند مشاهده و ذخیره کند. همچنین، با افزایش خودرو های هیبریدی و برقی، این دستگاه ها قابلیت های تخصصی برای تست باتری های کمکی 12 ولت این خودروها را نیز ارائه می دهند.

جمع بندی

ارتقا از یک مولتی متر به یک تستر دینام و باتری حرفه ای، یک گام هوشمندانه برای هر تکنسین برق خودرو است. این ابزارها با افزایش چشمگیر سرعت، دقت و عمق عیب یابی، نه تنها از خسارات پر هزینه جلوگیری می کنند، بلکه با ارائه نتایج قابل استناد، به ایجاد اعتماد در مشتریان کمک شایانی می کنند. با وجود برندهای قدرتمند داخلی دستگاه تست دینام و باتری که پشتیبانی و ویژگی های بومی سازی شده عالی ارائه می دهند، دسترسی به این فناوری ضروری، آسان تر از همیشه است.
