دینام 405 کجاست؟ بررسی محل دقیق دینام پژو ۴۰۵ (XU7 و TU5)

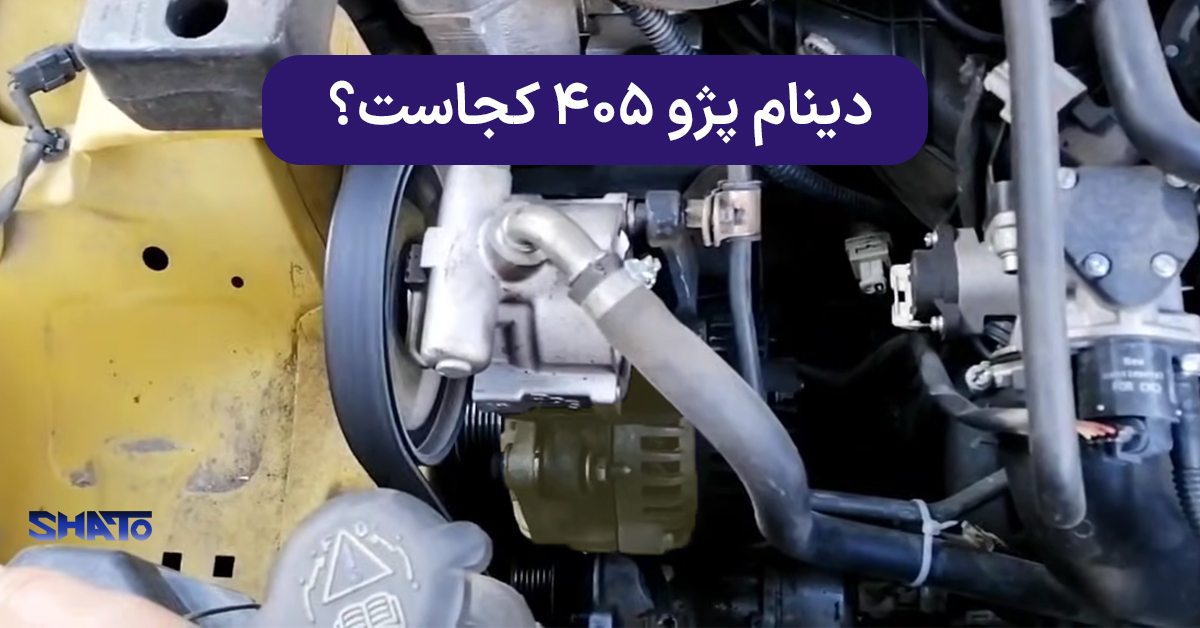

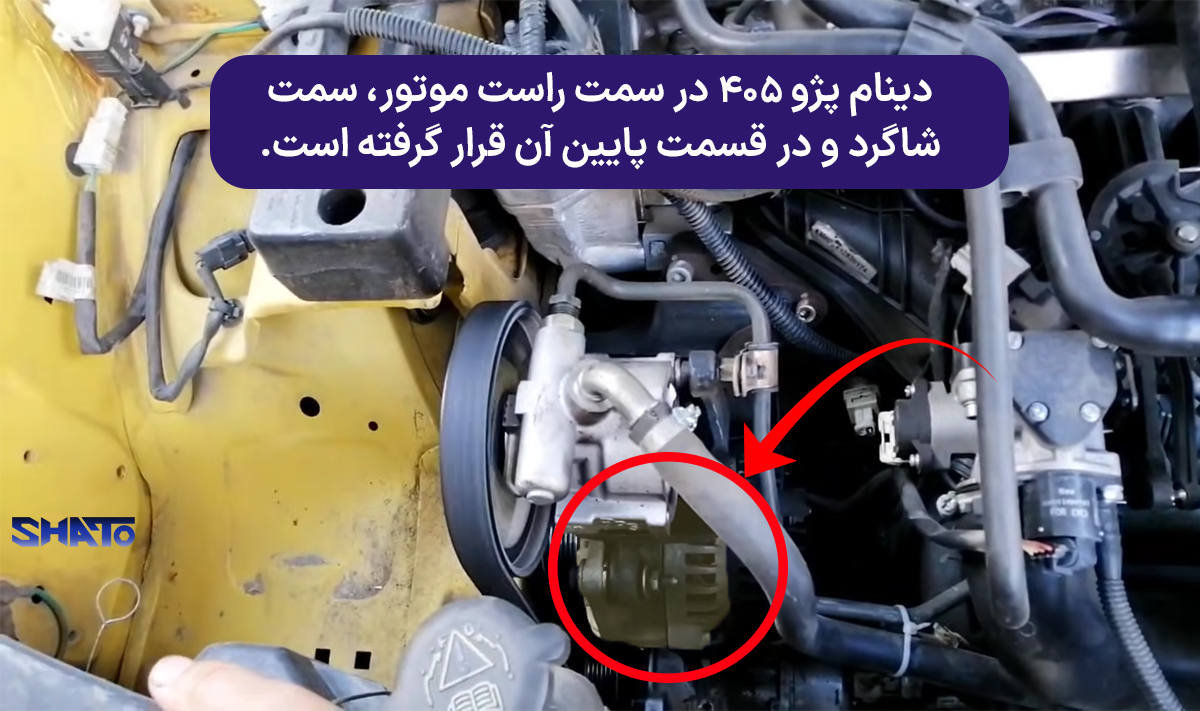

دینام پژو ۴۰۵ در سمت راست موتور سمت شاگرد و در قسمت پایین آن قرار گرفته است. برخلاف برخی خودروها که دینام در دسترس و بالای موتور است، در پژو ۴۰۵ این قطعه در عمق محفظه موتور قرار دارد و معمولا زیر پمپ هیدرولیک فرمان نصب شده است. برای یافتن دقیق آن، باید به مجموعه ای که تسمه دینام دور آن می چرخد در پایین ترین بخش سمت راست موتور نگاه کنید.
دینام پژو 405 کجاست؟
اگر کاپوت پژو ۴۰۵ را بالا بزنید و روبروی خودرو بایستید، دینام در سمت چپ شما که همان سمت راست موتور یا سمت شاگرد می شود قرار دارد. اما به دلیل طراحی خاص این موتور، شما در نگاه اول دینام را به وضوح نمی بینید. در موتورهای خانواده ۴۰۵، دینام در ارتفاعی پایین تر از پمپ هیدرولیک و بالاتر از کمپرسور کولر (در اکثر مدل ها) نصب شده است. در واقع دینام بین این قطعات و شاسی خودرو جاگذاری شده است. بدنه ی آن فلزی، شیاردار و مشبک است تا هوا در سیم پیچ های داخلی آن جریان پیدا کند.
یافتن دینام پژو 405 با دنبال کردن کابل مثبت باتری
یکی از روش های اصولی برای پیدا کردن دینام در هر خودرویی، دنبال کردن کابل اصلی برق است. باتری پژو 405 دارای دو قطب مثبت و منفی است. یک کابل ضخیم (معمولا قرمز رنگ یا دارای روکش محافظ) به قطب مثبت متصل است. این کابل پس از جدا شدن از باتری، به سمت پشت موتور و استارت می رود و یک انشعاب ضخیم دیگر از آن مستقیما به سمت پایین و پشت دینام کشیده شده است. این کابل با یک مهره به ترمینال پشت دینام (B+) متصل می شود. با دنبال کردن مسیر این کابل ضخیم در سمت راست موتور، به قطعه ای استوانه ای می رسید که همان دینام است.
آیا محل دینام در مدل های مختلف 405 فرق می کند؟
محل نصب دینام در تمام مدل های ۴۰۵ در سمت راست و پایین است، اما نحوه قرارگیری، دسترسی و قطعاتی که روی آن را پوشانده اند، بسته به نوع موتور (XU7 یا TU5) و نوع سوخت تفاوت های قابل توجهی دارد.
دینام پژو 405 GLX و پارس (موتور XU7) کجاست؟
در موتورهای معمولی ۴۰۵ (موتور ۱۸۰۰ سی سی یا XU7)، دینام دقیقا در زیر پمپ هیدرولیک فرمان قرار دارد. این نوع چیدمان که به چیدمان عمودی معروف است، باعث می شود دیدن دینام از بالا سخت باشد. اگر از بالا به سمت راست موتور نگاه کنید، ابتدا مخزن روغن هیدرولیک و پمپ آن را می بینید؛ دینام درست در طبقه پایین این قطعات نصب شده است. این موقعیت باعث می شود دینام در معرض ریزش روغن از پمپ هیدرولیک باشد.
دینام پژو 405 SLX (موتور TU5) کجاست؟
در مدل های SLX که از موتور ۱۶ سوپاپ TU5 استفاده می کنند، دینام همچنان در سمت راست است اما دسترسی به آن متفاوت است. در این موتور، یک منیفولد هوای پلاستیکی بزرگ و حجیم در جلوی موتور قرار دارد که فضای زیادی را اشغال کرده و دید را کور می کند. دینام در موتور TU5 در موقعیتی پایین تر و کمی عقب تر نسبت به منیفولد هوا قرار گرفته و توسط یک براکت بزرگ آلومینیومی نگهداری می شود. همچنین در این مدل، مکانیزم سفت کن تسمه به صورت اتوماتیک است و دینام در جای خود ثابت و بدون حرکت نصب شده است.
دینام در مدل های دوگانه سوز (CNG) کجاست؟
در مدل های دوگانه سوز، محل نصب دینام تغییری نکرده است، اما دسترسی به آن بسیار دشوارتر است. قطعه ای به نام «رگلاتور گاز» معمولا روی دیواره داخلی گلگیر سمت شاگرد نصب می شود. وجود رگلاتور و لوله های متعدد گاز و آب در آن ناحیه، فضای خالی بالای دینام را مسدود می کند و دیدن یا لمس کردن دینام را از بالا تقریباً غیرممکن می سازد.
بهترین روش باز کردن دینام پژو 405
با توجه به موقعیت دینام که در پایین موتور قرار دارد، تلاش برای باز کردن آن از سمت کاپوت معمولا دشوار و در برخی موارد غیرممکن است. بهترین و فنی ترین راه برای دسترسی به دینام پژو ۴۰۵، استفاده از مسیر «زیر گلگیر» است. مراحل دسترسی صحیح به شرح زیر است:
۱. قطع ایمنی: قبل از هر کاری، حتما کابل منفی باتری را جدا کنید تا از اتصال کوتاه جلوگیری شود.
۲. جک زدن: خودرو را در سطح صاف پارک کرده، جک بزنید و زیر آن خرک بگذارید.
۳. باز کردن چرخ: چرخ جلو سمت راست (شاگرد) را باز کنید.
۴. باز کردن شل گیر: پوشش پلاستیکی داخل گلگیر (شل گیر) را که با چند خار یا پیچ متصل شده، جدا کنید.
۵. دسترسی نهایی: با برداشتن شل گیر، شما دقیقا روبروی تسمه، فولی ها و دینام قرار می گیرید و می توانید به راحتی به پیچ های پایینی و تسمه سفت کن دسترسی داشته باشید.
این روش استانداردترین راه برای بازدید، سرویس یا تعویض دینام در تمامی مدل های پژو ۴۰۵ است.
